أهداف الدرس

يسرنا نشر مجموعة من الدروس المصورة لمادة الفيزياء لطلبة الصف العاشر لمادة الفصل الدراسي الثاني ، والتي نشرتها المعلمة سلسبيل الخطيب على صفحتها الخاصة في ساحة الاوائل :

(الوحدة الثانية - الفصل السادس : الأثر المغناطيسي للتيار الكهربائي)


وصف الدرس

في هذا الفيديو تجد شرح لطريقة تحديد اتجاه المجال المغناطيسي لملف دائري ، ملف حلزوتي وتحديد اتجاه القوة المغناطيسية ..



♦ لتحديد اتجاه المجال المغناطيسي الناشىء عن مرور تيار كهربائي في ملف دائري ، نطبق قاعدة قبضة اليد اليمنى كا يلي :

• اقبضْ على الملف بحيث يشير انحناء أصابعك إلى اتجاه التيار المار في الملف ، فيشير الإبهام إلى اتجاه المجال المغناطيسي . لاحظ الشكل.

مـثال

حدد اتجاه المجال المغناطيسي في الملفات الدائرية التالية .

الـحل :

• في الشكل (أ) ، لاحظ أنّ اتجاه التيار عكس عقارب الساعة (وهو اتجاه انحناء أصابعك) ، إذن اتجاه إبهامك سيكون نحو الناظر (وهو اتجاه المجال المغناطيسي) ، ولاحظ أيضا أن الوجه المقابل لك هو الشمالي .

• في الشكل (ب) ، لاحظ أنّ اتجاه التيار مع عقارب الساعة (وهو اتجاه انحناء أصابعك) ، إذن اتجاه إبهامك سيكون للداخل (بعيدا عن الناظر) (وهو اتجاه المجال المغناطيسي) ، ولاحظ أيضا أن الوجه المقابل لك هو الجنوبي .



مـثال

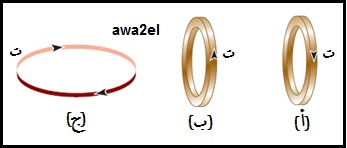

حدد اتجاه المجال المغناطيسي للملفات الدائرية التالية .

الـحل

باستخدام قاعدة قبضة اليد اليُمنى تجد أنّ : • في الشكل (أ) اتجاه المجال المغناطيسي نحو اليمين.

• في الشكل (ب) اتجاه المجال المغناطيسي نحو اليسار.

• في الشكل (ج) اتجاه المجال المغناطيسي نحو الأسفل.
